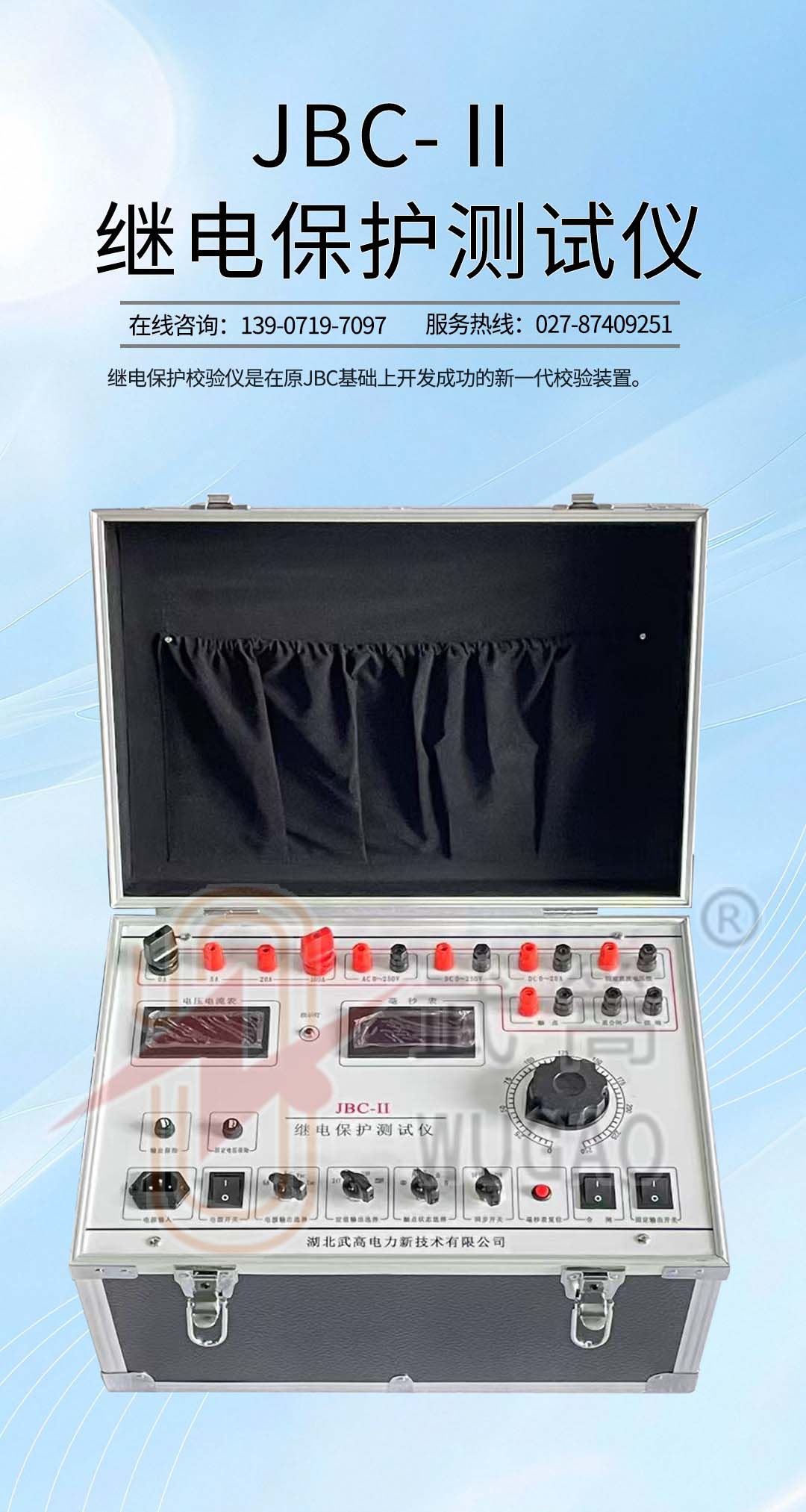

產品簡介 Product Introduction

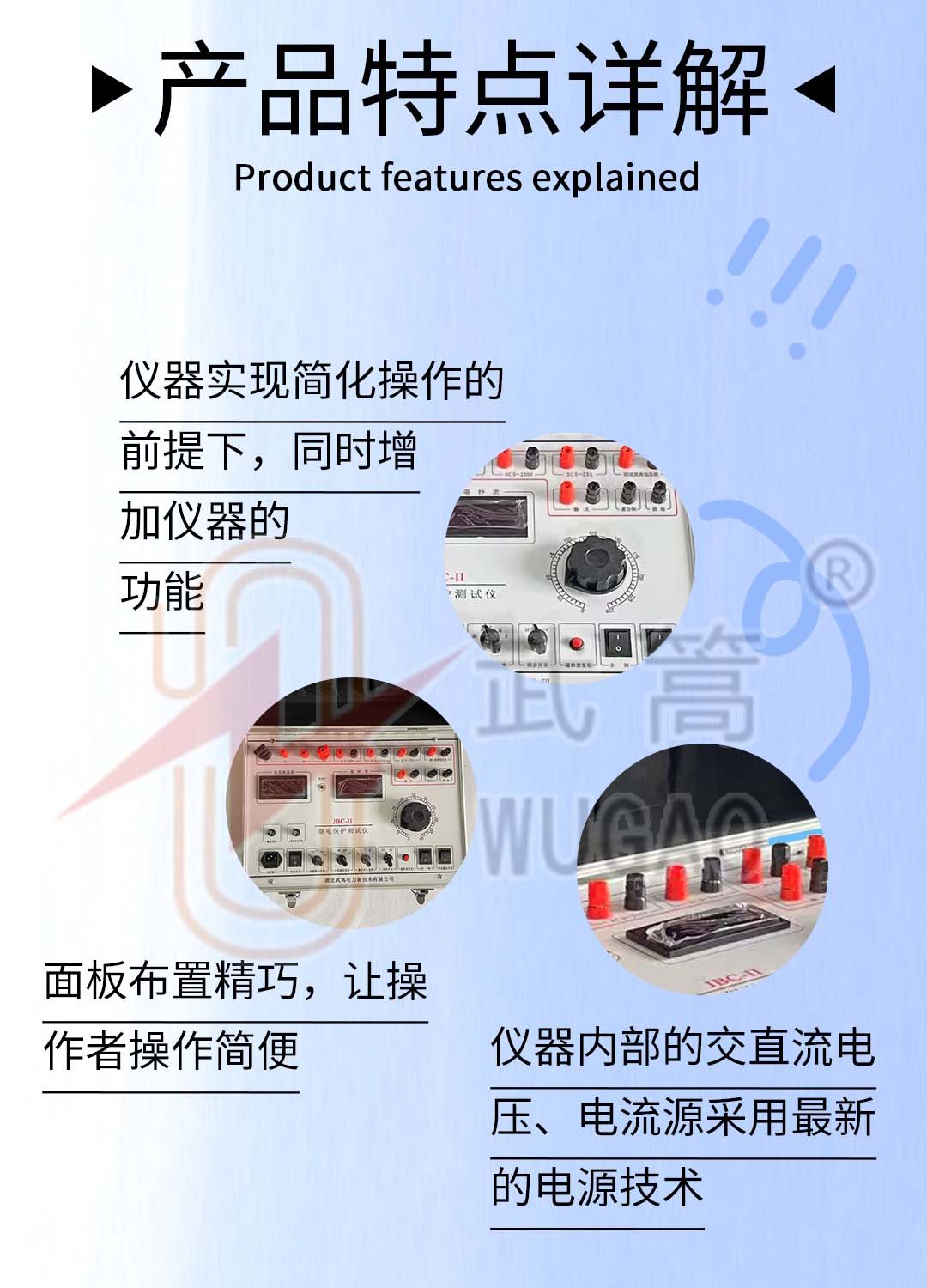

JBC-II繼電保護測試儀內部的交直流電壓、電流源采用了最新的電源技術，為現場人員將電源儀器技術用于其它試驗提供了便利，本儀器實現簡化操作的前提下，增加儀器的功能，能對各種常見的繼電器進行各項校驗且面板布置精巧，讓操作者操作簡便，一目了然，因而迎得了廣大用戶的一致好評。

產品功能 PRODUCT FUNCTION

本儀器可對下述各種繼電器或成組保護進行校驗：

（1）量度繼電器：包括電流、電壓型繼電器，可測量其啟動值、返回值及其系數。

（2）時間繼電器：可測量其啟動值，返回值及其動作時間，時間測量誤差不大于0.2ms。

（3）中間繼電器：各類帶啟動線圈和保持線圈的中間繼電器的校驗，能測量啟動值、返回值、保持值及動作時間。

（4）重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間、中間元件的測試。

（5）差動繼電器：可進行直流勵磁試驗、制動特性試驗、伏安特性試驗。

（6）其它各種非常見繼電器。

技術參數 Technical Parameter

1、輸出特性

交流電流：0～100A可調（可定做200A）

0～20A 可調

0～5A  可調

交流電壓：0～250V可調

直流電流：0～20A可調

直流電壓：0～250V可調

定值輸出直流電壓 24V  48V  110V  220V

毫秒表時間：0～99.9999s（可根據用戶要求改999.999s）

分辨率：0.1ms

2、儀器使用電源  AC220V±5％，50Hz±5％

使用說明：

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作！

JBC-II 繼電保護測試儀說明書下載.pdf
